「免震テーブルTSD型」「免震モジュールTGS型」
重要資産を地震災害から守る機器免震装置および床免震をご紹介しています。
スクリーンショット 2017-06-13 1.19.15
あらゆる分野で活躍する、THKテクノロジー
揺れない。だから、続けられる。
サーバー免震 機器免震「免震テーブルTSD型」
産業機械で実績を誇るLMガイドを搭載。地震の揺れを軽やかに受け流す、THKの免震テーブル
THKの免震テーブルは、スムーズな直線運動を行うLMガイドを直角に組み合わせた「転がり免震装置」です。360°全方向への滑らかな移動で、地震の揺れを受け流すため、揺れが大きくても、長く続いても、常に床面に対して一定の姿勢を保つことができ、優れた免震効果が得られます。地震の揺れは、プレート境界型では30秒前後、直下型でも10秒前後は続きます。免震テーブルへの搭載機器の重心が、免震テーブルの中心と完全に一致しない場合には、免震テーブルに捩れの力が加わりますが、これを防げるのも駆動部にLMガイドを使用しているからです。「もしも」の時に“揺れない”。だから、そのまま事業を継続できる。そのために導入する地震対策機器は、常に安定した免震効果が発揮できるものを選択することが大切です。

減衰効果を合わせ持つ「トリガーC 新登場」

テーブルの浮き上がりを抑える。
LMガイドは側面の溝で引き抜きの力にも抵抗できるため、テーブルが浮き上がる心配がありません。

安定性に優れ、高荷重にも対応。
LMガイドは溝の中をボールが転がる方式のため安定性が高く、従来の平面接触型に比べ約13倍の荷重にも耐えられます。

免震テーブルは使うぶん 置くだけ、増やすだけ。
床などへの固定工事が必要なく、置くだけで免震対策が可能です。また、設置物の大きさや数にあわせて免震テーブルどうしの連結が可能です。

自動復元機能で、地震後の調整不要。
復元用コイルバネにより、速やかに中立の位置に戻ります。

スクリーンショット 2017-06-13 0.59.46
サーバー免震 機器免震「免震テーブルTSD型」

IMG_3409

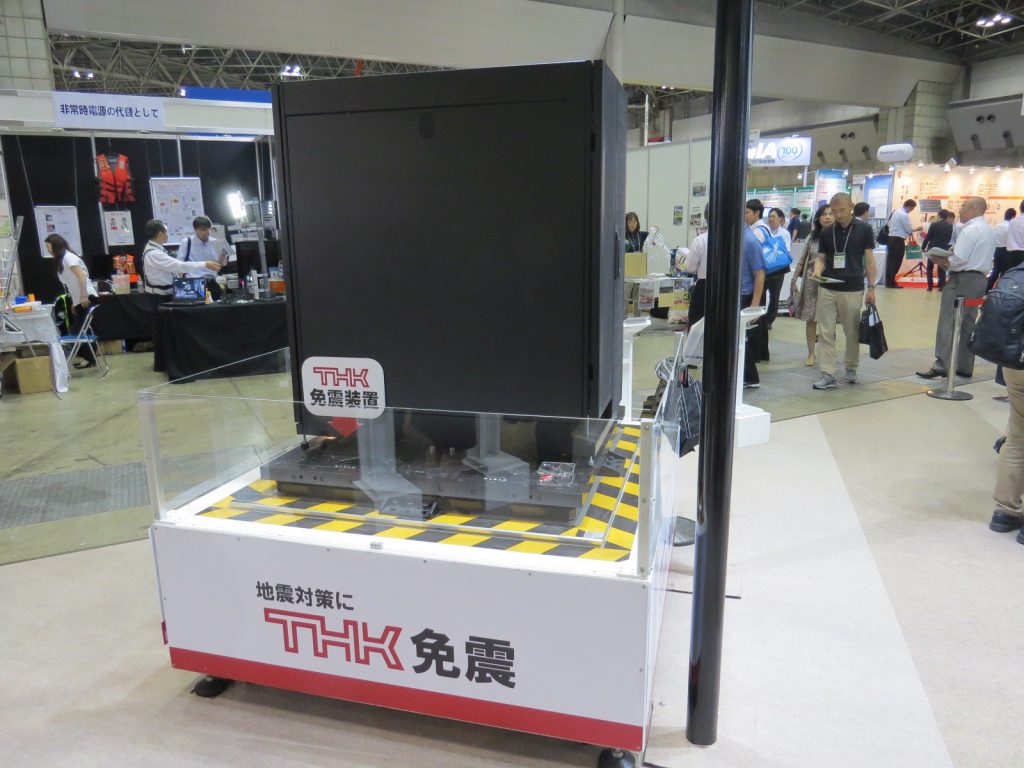

「免震テーブルTSD型」実機

長周期地震動、重量物搭載、床免震に最適
「免震モジュールTGS型」
特長
免震機能をコンパクトに凝縮
免震モジュールTGS型は、免震に必要な「支承」「復元」「減衰」の機能をコンパクトなサイズに収めています。

重量物・引抜力対応
免震モジュールTGS型は、LMガイドを採用することにより重量物が搭載可能なだけでなく、引抜力が作用しても浮き上がりません。1モジュールあたりの最大搭載重量750kgfです。TGS5の場合、最大で3000kgf/㎡の重量物が搭載できます。

優れた免震性能
免震モジュールTGS型は、設置場所・積載物の重量・想定する地震動などの条件から、地震応答解析することにより、最適な免震性能を提案することができます。

高い汎用性
免震モジュールTGS型は、平面寸法3サイズ(450mm角/500mm角/600mm角)をラインナップ。サーバールームやオペレーションセンターなど標準的な床パネルサイズに合わせてフロアの床免震が容易です。また製品の高さが100~112mmと薄型であるため、天井の高さが制限される既存建物においても収まりよく設置できます。

自由に連結可能
免震モジュールTGS型は、積載物の形状に合わせて自由に連結することが可能。最小構成は2×2モジュールで、最大構成に制限はありません。

施工が容易
免震モジュールTGS型は、コンパクトなサイズで軽量であるため、施工が容易。また、現場で調整を行わずに出荷時のまま設置できます。

ふらつきのない、スムーズな作動
免震モジュールTGS型は、面連結による高い剛性を有し、稼動部にはLMガイドを使用しているので、動きがふらつくことなく水平方向にスムーズにスライドします。

スクリーンショット 2017-06-13 1.00.17
長周期地震動、重量物搭載、床免震に最適「免震モジュールTGS型」
IMG_3423
免震モジュールTGS型
製品の特長
IMG_3422
「免震モジュールTGS型」実機
IMG_3420
「免震モジュールTSD型」
IMG_3414
免震テーブル採用事例
IMG_3415
展示の様子
IMG_4031-min
免震VR体験
