eV-LINE OPM金型専用 生産セルシステム「MR30」 、超精密セラミックス エアスライド2軸ステージなど生産工場に関する製品・技術を幅広くご紹介

ソディックは、数値制御（NC）放電加工機メーカーの先駆者。顧客に喜んで使ってもらえる機械づくりを使命として、常に社是である「創造、実行、苦労・克服」を実践し、放電加工機だけでなく高精度なハイスピードミーリングセンター、独自技術のVライン方式を活かした射出成形機、さらに製麺装置を中心とした自動食品機械などの製造販売を行ってきました。さらに、それらの製品の重要な基幹部品である高速高性能NC装置、リニアモーターおよびその制御装置などを自社技術で生産しており、他社に例を見ないほど高い内製化率を実現しています。

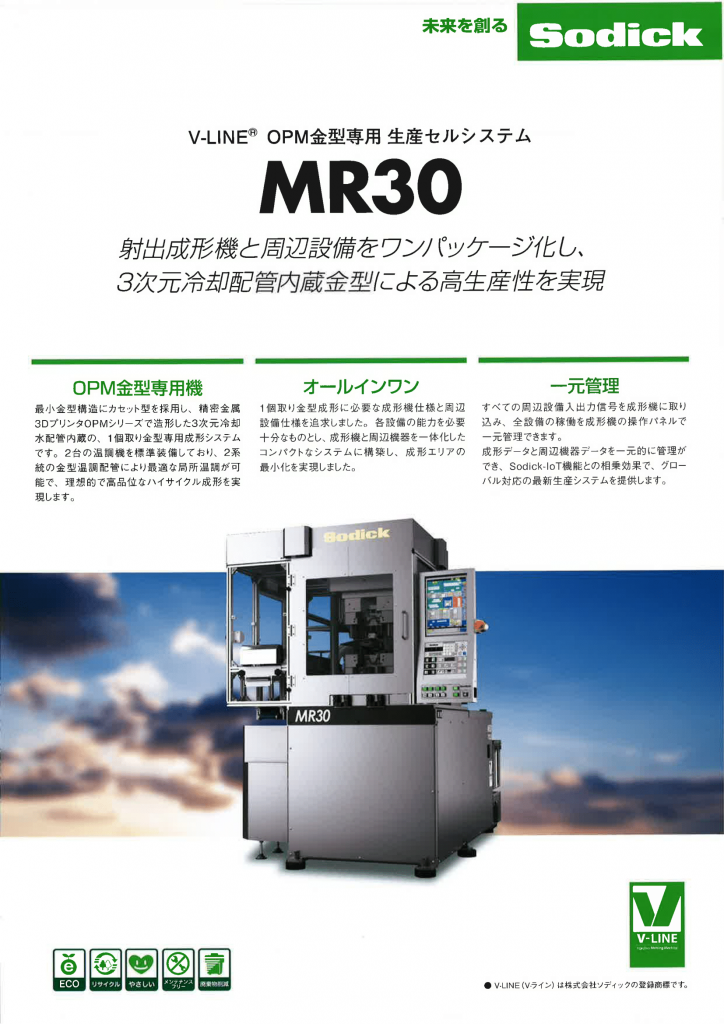

ソディックブースでは、射出成形ユニットと周辺設備がオールインワン構造の、eV-LINE OPM金型専用 生産セルシステム「MR30」による成形実演のほか、IoTを支える要素技術の展示や、工場の自動化を提案しています。

世界初・精密金属3Dプリンタによるプラスチック成形革命をオールインワンで実現しています。

■　OPM金型専用機
■　オールインワン
■　一元管理

■　低重心
独自の機構による低重心構造と固定部質量比大/可動部重心駆動による高い運動性能

■　ゼロ熱膨張・軽量
テーブル部、スライダー部にコージェライト、リニアモータ、マグネットプリロードに低熱膨張金属を採用
長時間に渡る稼働による変位が出ません

■　位置偏差5nm以下
内製リニアモータ、内製リニアアンプにてステージとの最適化

■　真直度1μm以下/1000mm

■　真直度5μm以下/3000mm
セラミックス精密測定器の加工技術とエアー軸受を応用

■　安定したエアギャップ
セラミックス一貫生産により、ビームに合わせたパット寸法に加工仕上

■　稼働部の軽量化
パッド部にゼロ熱膨張コージェライトを採用

検査機器や各種装置の精度を維持保証するためには、平面度・平行度・直角度に優れたEMG CERAMICS高精度測定器が最適です。
