あらゆる環境で安定した計測が可能な、最新の電波レベル計を展示

東京計器株式会社

《 第27回計量計測展 INTERMEASURE 2016 》

「計測・認識・制御」といった人間の感覚の働きを、最先端の
技術でカタチにする
東京計器は、国内で最初の計器メーカーです。「計測・認識・制御」の最先端のセンシング・テクノロジーと応用力を武器に船舶港湾や建設土木、エネルギー、防衛などに貢献。暮らしを支える重要な社会インフラのキーデバイスの機器やシステムを提供しています。
「はかる技術で地球の未来に貢献」をコンセプトに、さまざまな流量計測・レベル計測機器および計測ソリューションを紹介
高周波電波レベル計や平面アンテナレベル計など、あらゆる環境で安定した計測が可能な最新の電波レベル計を紹介。また、超音波流量計、ポータブル超音波流量計も展示しています。

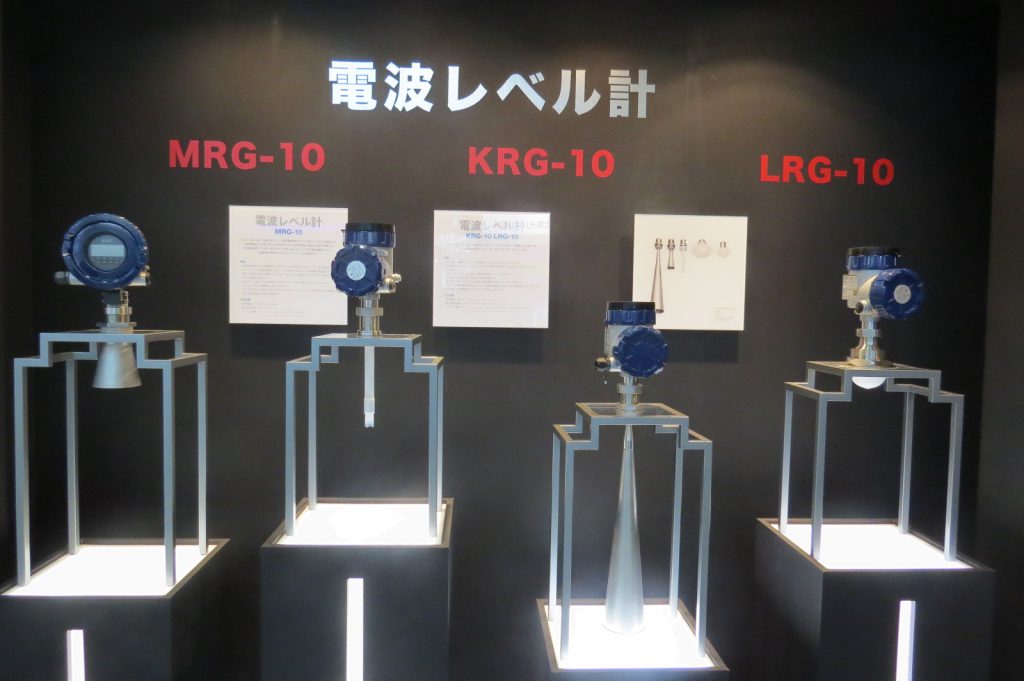

img_7328
東京計器の電波レベル計
電源/信号の分離が不要の2線式電波レベル計「MRG-10」
レベルショットMRG-10は、小形・軽量のボデーと最先端のマイクロ波インパルス技術を使用した、様々な優れた特長を持つ2線式電波レベル計です。

通常のパルス方式のレベル計では困難な近距離における測定精度の向上について、時間軸伸長方式を応用することで解決し、安定したレベル計測精度を実現。さらに、上位機種のFMCW方式のRTGシリーズで培ったノウハウを生かし、信号処理の共通化を進めると共に、よりシンプルな機器構成によって、使いやすさを考えたレベル計になっています。

特長
■ 微弱電波
・ 微弱電波使用により、公共空間(河川、海、市街地 等)での使用にも問題はなく、使用する場所の制約がありません。(微弱電波機器認定番号 E第457号を認定済み)
■ 2線式
・ 2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続が可能。
■ HART出力標準装備
・ 出力は、DC 4~20 mAの電流信号と同時に、HART信号が標準で出力されており、コンピュータへの直接取り込みが可能となっています。
■ 場所を選ばない
・ 従来からの電波レベル計の特長である水蒸気、ガス等の雰囲気中でも使用できます。

狭小な空間でも安定した計測ができる電波レベル計「KRG-10」
周波数26GHzのマイクロ波を使用した電波レベル計です。
このため、マイクロ波の指向角が小さく、壁面などからの影響が軽減されるため、狭小な空間でも安定した計測を行なうことが可能。

また、測定精度は±2mm(測定距離0.5m以上)と高精度であることも特長です。さらに、最小取付口径1インチのロッドアンテナや液体雰囲気に一切接触せずに測定可能なプロセスシールアンテナなど豊富なアンテナバリエーションであらゆるニーズに対応しています。

特長
■ ±2mm(測定距離0.5m以上)の高精度で測定が可能です。(1Bロッドアンテナは±3
mm)
■ 指向角が、8度(4Bアンテナ)と小さく狭小空間や障害物のある場所でも安定した計測が行なえます。
■ PCソフトウェアにより設定・調整を簡単に可能。
■ 既設機器との置き換えが容易な二線式接続です。
■ 多種のアンテナにより各種アプリケーションに対応しています。

場所を選ばずに計測が可能な電波レベル計「LRG-10」
KRG-10同様、 周波数が26GHzのマイクロ波のため、狭小の空間で計測ができます。
また、微弱電波を使用しているため国内電波法で規定される使用制限が一切なく、河川、海、市街地などの開放空間でも使用ができます。
特長
■ ±3mm(測定距離0.5m以上)の高精度で測定できます。(オプションで±2mm)
■ 指向角が、8度(4Bアンテナ)と小さく狭小空間や障害物のある場所でも安定した計測が行なえます。
■ PCソフトウエアにより設定・調整を簡単に行うことが可能です。
■ 既設機器との置き換えが容易な2線式接続です。

新型の超音波流量計の多機能型 ポータブル超音波流量計 「UFP-20」
充実した熱量測定機能(カロリーメータ)を搭載。これにより流量計測のみにとどまらず、エネルギー管理にも威力を発揮する全く新しいタイプの多機能型流量計です。

地球温暖化などの問題を踏まえ、2測点測定機能、熱量測定機能などエネルギー管理に求められる各種機能を搭載。空調設備製造、設置、メンテナンス、エネルギー診断などさまざまな業務のニーズに応えています。また、配管を加工せずに測定を行うことができるため、空調設備などを停止せずに測定を行うことができます。

さらに、超音波の受信状態をリアルタイムで確認できる波形表示機能や測定中でもIP65に対応した防水・防塵性能が維持できるなど、使いやすさも大幅に向上。空調・給湯などのエネルギー管理をはじめ、上下水道施設、ケミカルプラントなど、あらゆる流量計測に対応することが可能となっています。

特長
■ 小形・軽量
・ 片手で持てるコンパクトサイズです。
■ 高精度測定
・ 超音波パルス伝搬時間差方式を採用した高精度設計。
■ 2測点測定機能
・ 1台の本体で異なる2つの配管を同時計測が可能。また2測線計測もできます。
■ 熱量測定機能
・ 測温抵抗体(Pt-100;最大4点まで)を接続することでポータブル熱量計(カロリーメータ)として使用ができます。
■ 本体保護構造(IP-65)
・ 測定中でもIP-65の防水・防塵性能を発揮。
■ 波形表示機能
・ 超音波受信波の状況をヴィジュアルに把握でき、測定状態を一目で判断可能です。
■ USBメモリによるデータ転送
・ 本体内のログデータ(CSV)をUSBメモリを介してパソコンへ転送ができます。
■ 厚さ計機能と音速測定機能を標準搭載
・ 現場での配管の厚さ測定や流体の音速測定に威力を発揮しています。
■ 対話方式による使いやすい操作性

img_7333
超音波流量計UFP-20・UFW-100

img_7340
多機能 ポータブル超音波流量計
経済性に優れた汎用型超音波流量計「UFW-100」
最新のデジタル信号処理技術、豊富な機能を搭載。経済性もよく、さらに高精度・高信頼性を追求した汎用型超音波流量計です。

img_7337
汎用型超音波流量計 UFW-100
熱式気体流量計 TMF-10
熱式気体流量計TMF-10は、気体用の熱式質流量計です。

img_7344
熱式気体流量計TMF-10
